Моделът PANHANS 245|10 е компактна универсална накланяща се шпинделна фрезова машина с регулируема по височина и наклон фреза, две посоки на въртене, устройство за бърза смяна на инструмента, регулируема скорост и отделно регулируема пълна и частична ограда.

Изключителното използване на висококачествени части и компоненти гарантира най-висока прецизност, абсолютна надеждност и дълъг експлоатационен живот при обработка на дърво или пластмаса.

В същото време тази фреза за дърво е умишлено проектирана без електронно управление и функционални елементи, като дизайнът е запазен възможно най-компактен, за да може да намери своето място и в по-малки дограми, дърводелски цехове и работилници.

Шпинделът на фрезата се задвижва от трифазен двигател, а четирите скорости на машината (3000, 4500, 6000 и 9000 об/мин) могат да се регулират чрез преместване на ремъчната шайба чрез бързодействащо затягащо устройство.

30 mm фрезов шпиндел, който може да се накланя в диапазона от -5° до +45,5° и е проектиран за въртене по посока на часовниковата стрелка и обратно на часовниковата стрелка, е монтиран в прахоустойчиви лагери. Специалните сачмени лагери и внимателното подравняване на всички движещи се части осигуряват плавна и тиха работа на машината.

Регулирането на височината и наклона е ръчно чрез две предни ръчни колела с аналогови индикатори.

Стандартната предпазна ограда тип 215 може да се регулира ръчно частично и изцяло и е оборудвана със защитен капак и устройство за защита и натиск тип 1629 GAMMA V.

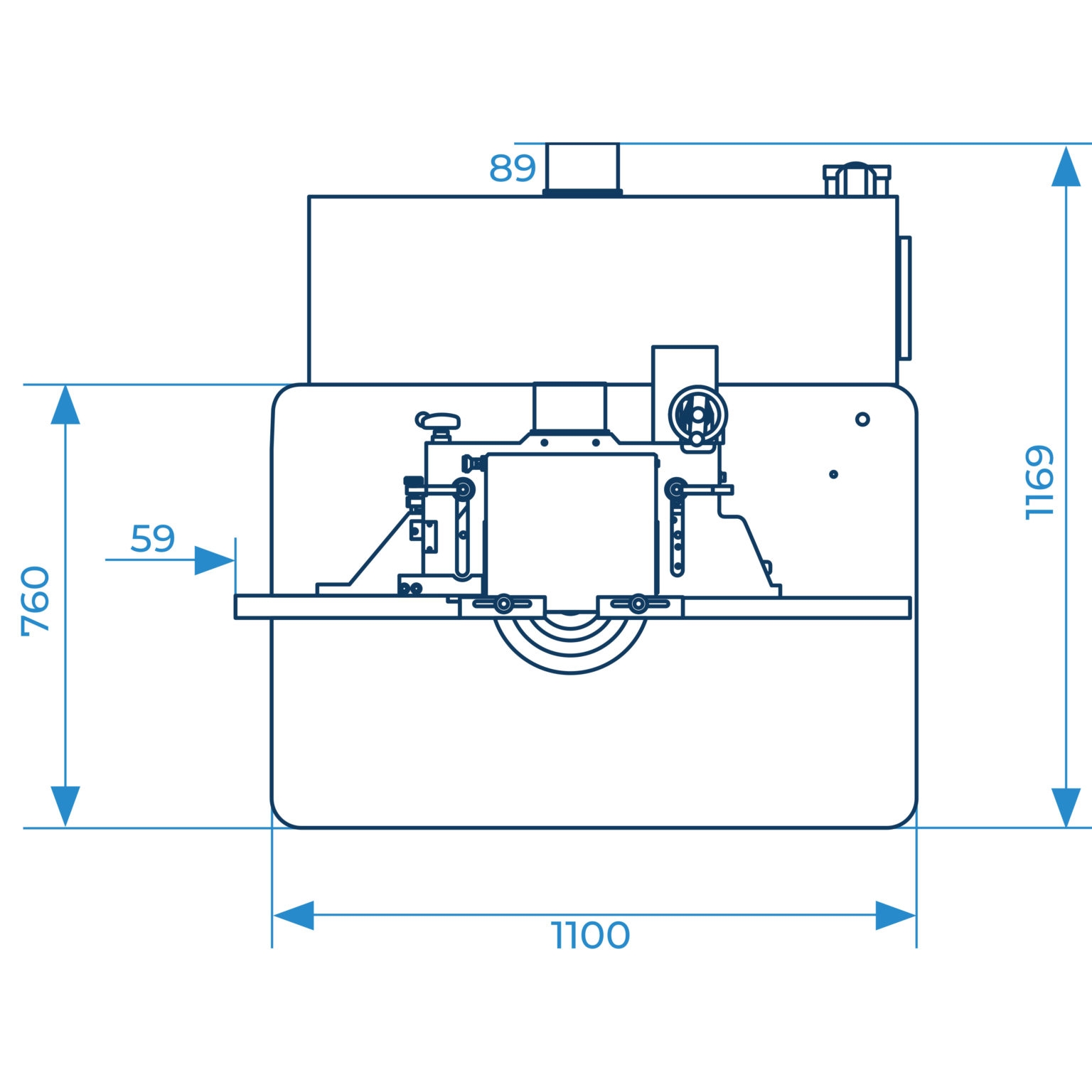

Фино рендосаната чугунена машинна маса е с размери 1100 x 760 mm и има твърда рамкова опора. По желание може да бъде удължен с разтегателна рамкова опора и надстроен с въртяща се маса.

Благодарение на интегрирания контакт на машината, машината вече е подготвена за свързване на захранващо устройство.

Както всички машини PANHANS, този модел също има всички необходими устройства за безопасност и вече е широко оборудван в основната версия.

ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ
• Размер на масата 1100 х 760 мм
• Височина на масата 870 мм
• Шпиндел за фреза с бързозатягаща гайка 30 мм
• Височина на затягане 140 мм
• Регулиране на височината 140 мм
• Диапазон на наклон от - 5 до + 45,5°
• Обороти 3000 / 4500 / 6000 / 9000 об./мин
• Устройство за защита и налягане GAMMA V 1629
• Ринг ограда 1639 Tapoa
• Смукателни дюзи 2 x ø 120 мм
• Нетно тегло прибл. 800 кг

ПОДРОБНОСТИ ЗА ОБОРУДВАНЕТО

УПРАВЛЕНИЕ ЧРЕЗ РЪКОВИТЕ КОЛЕЛА
Аналоговите циферблати показват текущите позиции. Регулирането на височината и наклона се извършва ръчно ръчно с помощта на ръчни колела.

4 РАЗЛИЧНИ СКОРОСТИ
Четирите скорости 3000 / 4500 / 6000 / 9000 об/мин се индикират цифрово със съответните сигнални лампи и се регулират чрез устройство за бързо обтягане на колана.

ОПЦИИ

ФРЕЗОВА ОГРАДА ТИП 216
Пълната настройка може да се направи с помощта на ръчното колело и LCD дисплея. Отделните челюсти, включително ляти ограничителни плочи, се регулират с помощта на звездообразен захват и скала.

ТВЪРДА КОНЗОЛА
За монтиране на захранващо устройство прибл. 195 х 180 мм от лявата страна на плота; задължително при използване на фрезови огради 204, 302, 320 и интегрални оградни плочи 650 + 650 мм, с плот 1100 х 760 мм.

ХИДРАВЛИЧНО ЗАВЪРТАНЕ
Хидравличното устройство за завъртане осигурява удобно и безопасно повдигане и завъртане на оградата за фрезоване. Това може да се повдигне от масата и да се завърти назад бързо и без усилие по време на фрезоване на извити или дъгови форми.

ГРАМОФОН
Това позволява завъртането на фрезовия ограничител на масата на машината на 360° (само за плот на маса 1100 x 760 mm).

РАЗТЕГАТЕЛНА ОПОРА ЗА РАМКА, ЗА ПЛОТ 1100 X 760 MM
Обща дължина прибл. 1375 мм, дълбочина на удължаване прибл. 892 mm от центъра на фрезовия шпиндел, воден в отделни лагерни блокове отстрани на масата на машината, гладко работещ и с бутон за аварийно спиране.

РАЗШИРЕНИЕ НА ПЛОТА ОТ ДВЕТЕ СТРАНИ
За плот за маса 1100 x 760 mm, обща дължина 2300 mm, състоящ се от 2 фино рендосани ляти плота за маса като разширения отляво и отдясно на стандартната машинна маса, с плавно движеща се опора на рамката, може да се удължи напред с прибл. 870 мм, вкл. бутон за аварийно спиране.

KICK-BACK ПРЕДПАЗИТЕЛ ТИП 1648
За безопасно фрезоване на пластини на дълги и къси детайли, плавно регулируеми от 0 - 1500 mm, за фрезови машини с удължение на плота.

ПЪЛЗЯЩА ПЛОЧА ЗА ПЛОТ 1100 Х 760 ММ
Патентованата плъзгаща се плоча с решетъчна структура не променя общата дълбочина, когато плъзгачът на масата е настроен на максималните отвори на масата. За лесна работа разстоянието между предния ръб и шпиндела остава същото. Плъзгачът на масата е безстепенно регулируем в дълбочина. Гарантирана е висока точност на монтаж без пречещи ръбове.

КОМПЛЕКТ ПРЕДПАЗНИ ВОДАЧИ ЗА ФРЕЗОВАНЕ НА ОГРАДИ
Като непрекъснат водач между двете оградни плочи, състоящ се от 2 предпазни водачи 260 x 6 mm, 3 предпазни водачи 260 x 3 mm, 1 набраздена дъска от мултиплекс 260 x 150 x 12 mm, вкл. плъзгащи блокове и шестостен ключ.

CENTREX
Защитно и притискащо устройство за сигурно фиксиране на детайлите при ръчна фрезова работа; на специалната форма на притискащата обувка осигурява прецизно насочване на детайла по време на всички фрезови работи, прикрепен към оградата за фрезоване, може да се сгъне, вместо стандартното защитно и притискащо устройство GAMMA V 1629.

УСТРОЙСТВО ЗА НАРЕЖАВАНЕ НА ШИПОВЕ И ЖЛЕБОВЕ 1376
Монтиран на масата на машината за лека работа с шипове и шлицове; с ексцентрична скоба и ограничител с регулируема митра. Ход на плъзгане 710 мм, височина над масата прибл. 56 мм. Предпазният предпазител тип 1641 трябва да се използва при работа с устройството за нарязване на шипове и канали 1376.

ПРЕДПАЗИТЕЛ 1641
За устройството за шипове и шлицове, вкл. смукателна дюза с диаметър 120 мм, подходяща за инструменти с диаметър от 250 мм до 350 мм.

POWER FEEDER PV 84
4 ролки 120 x 60 mm, 8 скорости: 2/4/5.6/6.7/11/13/16.5/33 m/min, въртене по посока на часовниковата стрелка и обратно, стойка с удължително рамо 1050 mm, може да се използва индивидуално хоризонтално и вертикално , вкл. монтаж, кабел и щепсел.

POWER FEEDER VARIOMATIC 4 N
С 4 ролки, безстепенна скорост на подаване от 2 - 18 m/min. Въртене по посока на часовниковата стрелка и обратно на часовниковата стрелка, бързо завъртане от хоризонтално към вертикално използване; лесно завъртане и позициониране със система за заключване с памет; с удобна стойка, цифров дисплей за височина, рамо на стрелата с дължина 1050 мм, вкл. монтаж, кабел и щепсел.
