Настолният трион 680|100, разработен от PANHANS, се използва за прецизно и надеждно подрязване, рязане по дължина, оразмеряване и косо рязане на дърво, пластмаса и подобни материали в дограмата или работилницата.

Само висококачествени компоненти се използват в производството на тази здрава и солидна машина в Зигмаринген, югозападна Германия. Машината има стабилно по размери и самоносещо машинно тяло, устойчив на усукване плот от сив чугун с фино рендосана повърхност и двойно направлявани въртящи се сегменти от сив чугун. Така машината разполага с всичко необходимо за прецизна и надеждна продължителна работа.

680|100 вече е доказал своята стойност в безброй операции, дори за тежка и стандартна обработка на широкоформатни детайли и панели.

Плавно движеща се и неизискваща поддръжка двойна плъзгаща се маса (монтирана на сачмени лагери и изключително стабилна) с прецизно движение без хлабина по цялата дължина гарантира оптимална опора и подаване на детайла отпред. Това може да бъде разширено за големи панели с леката, но стабилна стойка за напречно рязане, върху която също могат да бъдат монтирани напречното рязане и скосената ограда, включително ъгловата фиксирана решетка.

От дясната страна на острието на триона има солидно конструиран, ръчно фино регулируем упор със затягащо устройство и ограничителен профил, който може да се сгъва надолу за тесни и плоски детайли.

Здравият и мощен трион и валът на триона с двоен сачмен лагер гарантират рязане с най-висока прецизност. Циркулярният трион може да се наклони до 46° с едно натискане на бутон и може да се спусне изцяло под плота чрез моторизирано регулиране на височината. Интегрираната система за бърза смяна APA осигурява бърза и плавна смяна на режещия диск.

Моделът разполага с ергономично монтиран дисплей и елементи за управление, пълна гама базово оборудване и, разбира се, е оборудван с всички необходими предпазители и предпазни устройства.

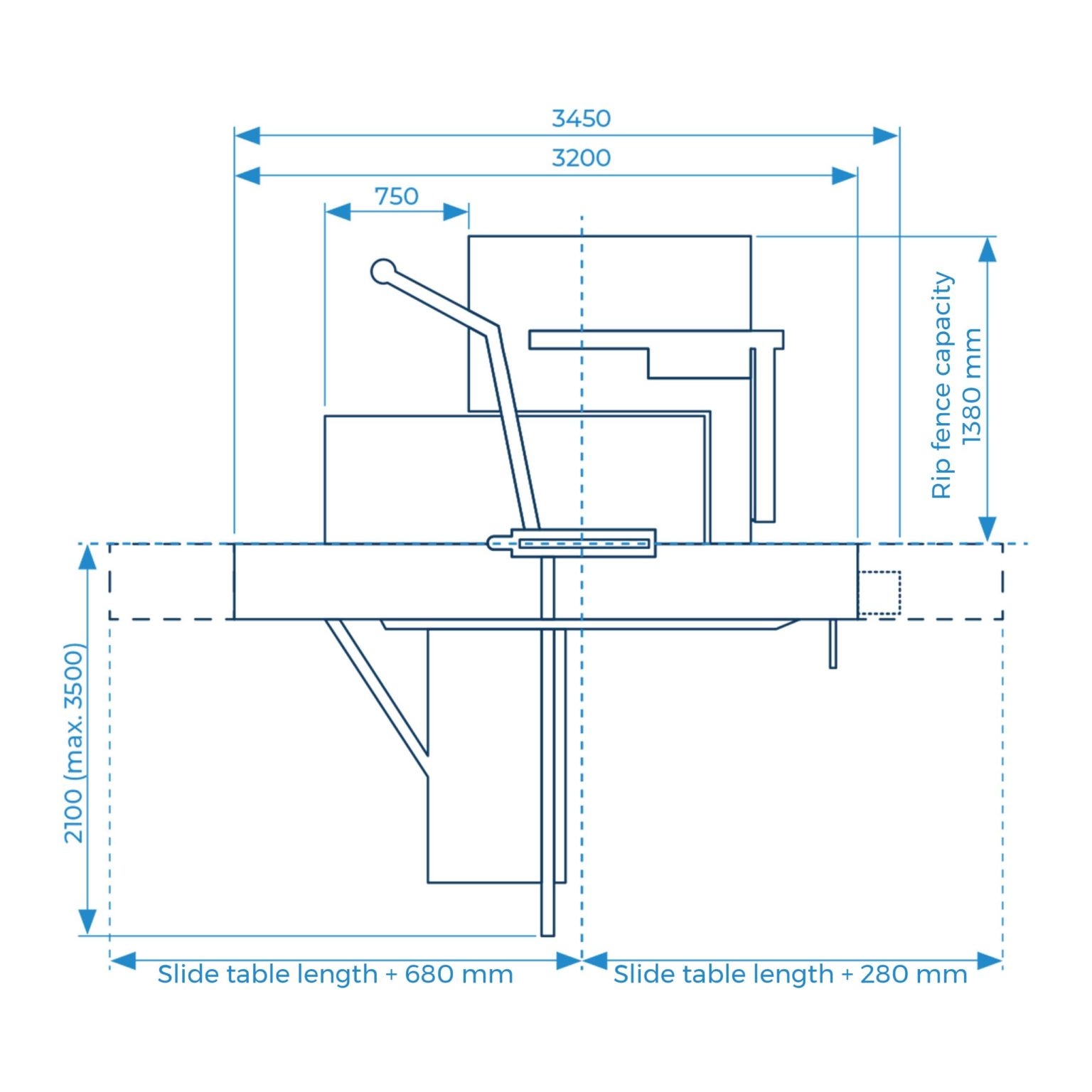

ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ
• Дължина на слайд масата 3200 мм
• Дължина на рязане 3400 мм
• Макс. височина на рязане 155 mm при 90° 105 mm при 46°
• Капацитет на парапета 1030 мм
• Напречна ограда, разтегателна на напречна шейна 3500 мм
• Режещ диск макс. Ø 450 мм
• Ъгъл/скосена ограда 0° – 46°
• Чугунен плот с размери 1200 х 655 мм
• Удължител за маса плюс 750 х 655 мм
• Уширение за маса 1200 х 655 мм
• Височина на масата 900 mm (+/- 20 mm)
• Наклон на режещия диск 0° – 46°
• Обороти на главния трион 3000 / 4000 / 5000 / 6000 об/мин
• Режещият диск се прибира под масата Ø 400 мм
• Смукателни дюзи Ø 120 мм / Ø 80 мм
• Нетно тегло прибл. 1051 кг

ПОДРОБНОСТИ ЗА ОБОРУДВАНЕТО

РАЗШИРЯВАЩА СЕ КОЛИЧКА НА КРЪСТ
Каретката за напречно рязане може да бъде значително разширена за големи детайли и рязане под ъгъл чрез удължаване на металната рамка. Детайлът вече не трябва да се поддържа трудоемко на ръка.

ПЛЪЗГАЩА МАСА БЕЗ ПОДДРЪЖКА
Супер плавно движещата се плъзгаща се маса с прецизно движение може да се заключи във всяка позиция. Лекотата на движение остава дори след много години натоварване и замърсяване и следователно е абсолютно без поддръжка.

ТЕЛЕСКОПИЧНА ОГРАДА НА КРЪСТ
Напречната ограда на напречната количка е оборудвана с мм скала и телескопичен удължител, който може да се изтегли до 3500 мм. Като ъглова ограда, тя може да се използва от двете страни от 0° до 46° с механична компенсация на дължината. Всички обичайни ъгли на скосяване (15°, 22,5°, 30°, 45°) могат бързо да бъдат зададени с помощта на фиксираща система. (Забележка: Снимката включва опционална напречна ограда с цифров дисплей ART.NO.: 4759)

ОПЦИИ

ОТЧЕТНА ЕДИНИЦА 1750
С ръчно регулиране на височината и настрани чрез регулиращи колела отпред на машината. Включително система за бързо затягане на режещия диск APA и мощност на двигателя от 0,55 kW/0,75 HP.

ДВУСТРАНЕН ПРЕГРАД DSG
За рязане под ъгъл и косо от 0° до 90° на плъзгащата маса. DSG решава всички задачи бързо и безпроблемно при производство на коси срезове на тесни и къси детайли. Фалшивите митри могат да бъдат изчислени и коригирани бързо и лесно с помощта на допълнителната факторна скала.

СИСТЕМА ЗА ТОЧКУВАНЕ QUICKSTEP
Ръчно регулиране без инструменти на ширината на нарязване от 2,8 до 3,8 mm чрез регулиране на стъпката с 0,05 mm, включително набор от нарязващи ножове Регулирането на главния трион е бързо и лесно.

ЦИФРА-PAB ВЪРХУ ОТКЛЮЧИТЕЛНА ОГРАДА
Цифров индикатор за позицията на парапета, вкл. превключване и изчисляване на размерите. Стопорният профил може да се използва във високо или плоско положение. Зададената позиция на спиране се показва цифрово и ясно във въртящия се корпус. Благодарение на абсолютното измерване правилният размер се вижда дори след като оградата е сгъната. Предлага се за 680|100 и 690|100.

КОНТРОЛЕН ПАНЕЛ НА НИВОТО НА ОЧИТЕ
Контролен панел, разположен на нивото на очите, включващ въртящ се предпазител за триона и удобно разширение на масата. Полезно при разкъсване на големи панели. Работа на нивото на очите е опция за триони с плъзгаща се маса 680|100 и 690|100.
