Със специално проектирания модел 3V, при който режещият диск с ширина от 15 до максимум 35 mm се води върху три масивни ляти колела с диаметър 600 mm всяко, PANHANS предлага здрав високопроизводителен лентов трион, който е особено подходящ за обработка на много големи детайли в промишлени приложения и в областта на дървеното строителство.

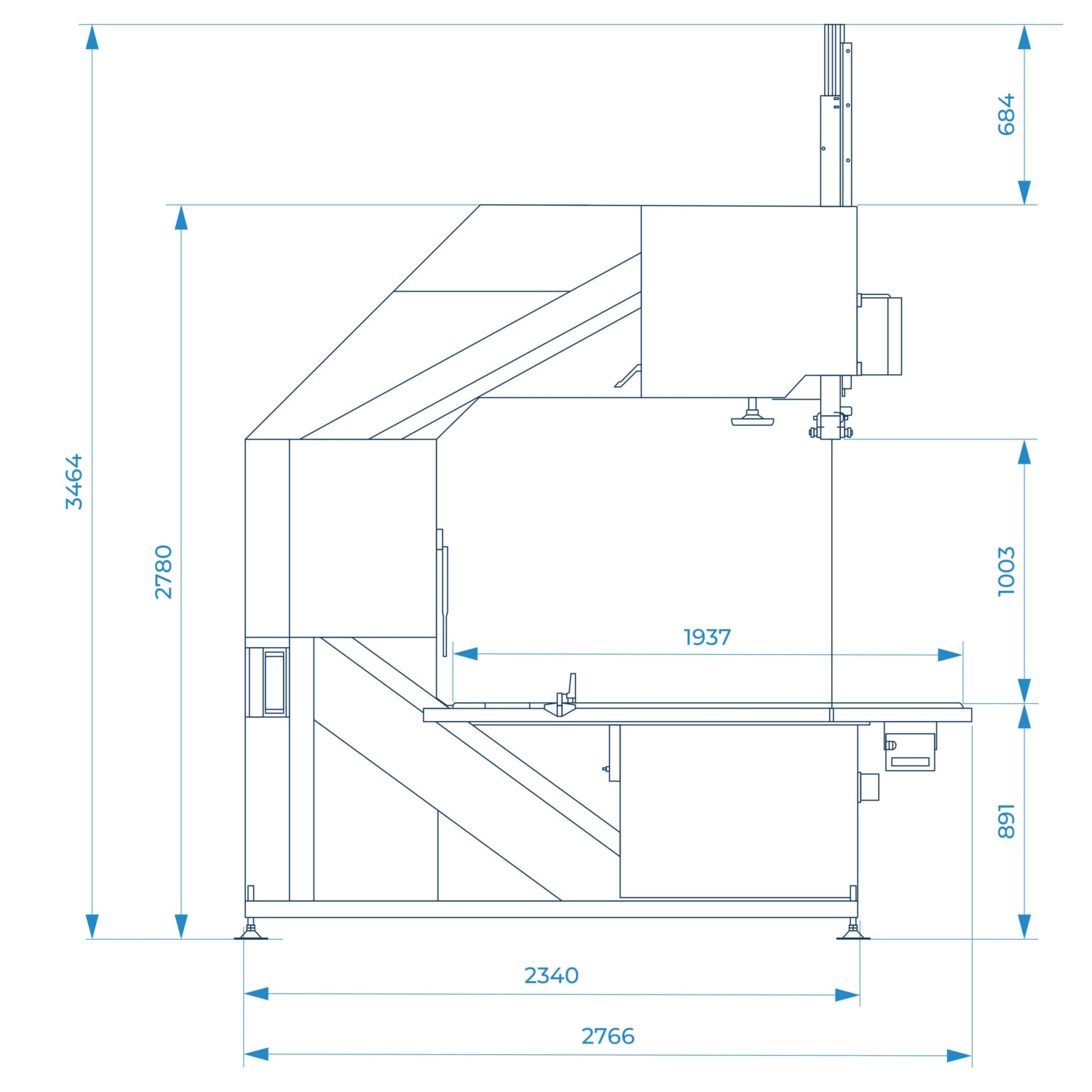

Високият почти 3,5 метра лентов трион и големият плот на масата с външни размери 1940 x 1000 mm позволяват безпроблемна обработка на височини на рязане до 1000 mm и ширини на рязане до 1450 mm, с максимална прецизност и най-добри резултати при рязане.
Машината е оборудвана с прецизен и здрав високоефективен водач на лентовия трион APA 2. С неговата удобна за потребителя фина настройка и стабилна конструкция това гарантира дълъг експлоатационен живот на използвания лентов трион.
Регулирането на височината на горния водач на режещия диск (включително предпазителя на режещия диск) е моторизирано чрез зъбна релса и е защитено отгоре и отдолу чрез механични крайни изключватели. За целта на плота на масата е монтиран отделен контролен панел с безопасно управление с две ръце.
Двукамерната заварена конструкция без усукване, изработена от висококачествена стомана, фино рендосаният работен плот, сгъваемият ограничител на масата и всички необходими предпазни устройства са стандартни характеристики на PANHANS. Включен е и ефективен предпазител на режещия диск с прозорец за наблюдение и вътрешни предпазни превключватели, които предотвратяват стартирането на машината, когато вратите са отворени.
В зависимост от изискванията на клиента, машината се предлага с фиксирана или безстепенна скорост на циркуляра чрез честотен инвертор.
По желание машината може да бъде допълнително оборудвана с лазерен индикатор за позиция за проектиране на режещия ръб върху детайла.
ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ
• Диаметър на колелата 3 х 600 мм
• Скорост на режещия диск 1550 м/мин
• Височина/широчина на рязане макс. 1000 мм / 1450 мм
• Дължина на режещия диск макс. 7700 мм
• Ширини на режещия диск 15 - 35 mm (0,6 mm дебелина)
• Размер на масата 1940 x 1000 мм (от стомана)
• Височина на масата 825 мм
• Смукателни дюзи 4 x Ø 100 mm
• Транспортна височина 2780 мм плюс палет
• Нетно тегло прибл. 1000 кг
ПОДРОБНОСТИ ЗА ОБОРУДВАНЕТО
ОПТИМАЛНО ЗАВИВАНЕ НА НОЖЕВА
Солидните колела от лята стомана с големи диаметри осигуряват безопасно и гладко движение. Устойчивите на абразия гумени покрития, шлифовани в корона, насочват режещия диск точно в желаната позиция. Гаранция за най-висока прецизност с максимален живот на триона.
УНИВЕРСАЛНА ПРЕГРАДА
Универсалната ограда може да се сгъне за универсална употреба. Разкъсващата ограда също е реверсивна и може да се използва отляво и отдясно на режещия диск; висока позиция за широки части, плоска позиция за тесни части.
МОЩЕН ДВИГАТЕЛ
Задвижващият мотор на лентовия трион 3V е с големи размери и мощен, както и енергийно ефективен. Дори широкоформатни детайли могат да се обработват без затруднения.
ЦЕНТРАЛЕН КОНТРОЛЕН ПАНЕЛ
Всички важни настройки се извършват чрез централно монтиран контролен панел. В същото време, операциите и контролните елементи са ясно подредени, лесни за разбиране и разбираеми. Освен това машината има два отделно монтирани бутона за аварийно спиране.
